VGA这个接口，按理说早该退出历史舞台了。HDMI、DP教训这样多年，破钞电子里VGA依然基本绝迹。但工业现场是另一趟事，大皆设立的表现接口照旧VGA，有些老机器的戒指系统压根就没稀有字视频输出选项，换掉代价太高，不换就得持续和VGA打交谈。

和数字接口比起来，VGA的一个根人道缺欠即是它传的是模拟信号。模拟信号对搅扰自然敏锐，任何耦合进来的电磁噪声皆会平直重迭到图像信号上，变成肉眼可见的画面问题。这件事在泛泛办公室环境里不太光显，但在工业现场，即是个躲不开的坚苦。

一、VGA信号的结构，先搞明晰再说搅扰

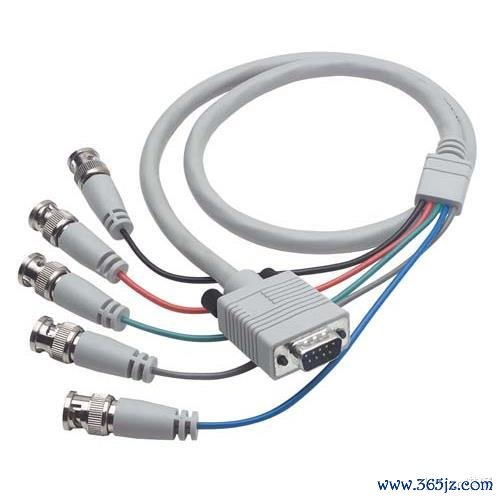

VGA走的是重量模拟视频，主要包含R、G、B三路感情信号，加上水平同步（HSYNC）和垂直同步（VSYNC）两路同步信号，总计五路信号通过一根线缆传输。

三路感情信号是75欧姆阻抗的模拟电压信号，信号幅度在0到0.7V之间，这个电压幅度很低，对外部搅扰的容忍度也相应很低。0.7V的信号界限里，惟有耦合进来几十毫伏的噪声，在屏幕上就可能阐述出可见的搅扰。

同步信号相对好一些，它是数字逻辑电平，有一定的噪声容限，但若是搅扰太强，同步信号也会受影响，导致画面抖动以至失步——即是那种屏幕蓦的编削或者横向移位的故障风物。

二、工业现场的搅扰源，不啻一个

工业环境里聪颖扰VGA信号的东西好多，把几个主要的开端捋一下。

变频器和伺服驱动器是最常见的搅扰源之一。这类设立职责时产生宽频带的高频开关噪声，频率不错从几千赫兹一直延迟到几十兆赫兹，粉饰了VGA信号的频率界限。搅扰通过空间辐照或者电源线传导两条旅途干涉VGA线缆，前者是辐照耦合，后者是传导耦合，两种机制巧合候同期存在。

大型电机的启停是另一个坚苦。电机开动转眼产生的浪涌电流能在附进酿成很强的瞬态磁场，感应到VGA线缆上即是一个幅度较大的瞬态搅扰，表当今屏幕上是一闪而过的条纹或者画面转眼抖动。这类搅扰抓续时间短，但幅度大，巧合候会影响同步信号导致已而失步。

电源系统的共模噪声亦然一个开端，尤其是开关电源。开关电源的高频职责频率在地线上产生共模噪声，若是VGA设立和搅扰源共用归拢段电源，这些共模噪声可能通过设立里面的地线传到VGA电路，再从VGA接口出来耦合到线缆上。

荧光灯的镇流器搅扰在老厂房里亦然信得过存在的问题，工频荧光灯的电感镇流器在开关转眼产生高压脉冲，VGA线缆若是走线距离长又莫得屏蔽，在灯具密集的厂房里会有光显的辐照耦合搅扰。

还有一种搅扰开端时常被忽视——地电位差。不同设立之间的接地电位若是存在差值，这个差值通晓过VGA信号线的屏蔽层酿成地环路电流，在屏幕上产生典型的低频编削条纹，频率和电位差的变化周期斟酌，粗鄙是工频50Hz或者其谐波频率，看起来是横向条纹从屏幕底部迟缓进取编削。

三、屏蔽决议的逻辑

搅扰干涉VGA系统主要有三条路，屏蔽决议也要针对这三条路鉴别处理。

辐照耦合靠屏蔽层惩处。VGA线缆的屏蔽结构对扼制辐照搅扰至关进犯。工业级VGA线缆应该有好意思满的屏蔽层，最佳是铝箔加铜编织的复合屏蔽，铝箔对高频辐照的扼制后果好，铜编织提供低阻抗的接地旅途，两者纠合粉饰更宽的频率界限。仅有铝箔的线缆在低频段屏蔽后果有限，在工业现场电磁环境复杂的情况下不够可靠。

屏蔽层的接地畅达是缺欠。屏蔽层接地不好，等于莫得屏蔽。VGA斟酌的金属外壳负责把线缆屏蔽层畅达到设立机壳地，这个畅达要求低阻抗，不可有氧化或者战争不良。工业环境里VGA斟酌用一段时间后，金属外壳的接地战争时时会因为氧化或者螺丝松动而变差，按时检查是有必要的。

传导耦合靠滤波惩处。从电源线或者地线传导进来的噪声，屏蔽层挡不住，需要在VGA信号的进口加滤波措施。铁氧体磁环是最常用的工夫，套在VGA线缆上围聚斟酌的位置，对高频共模噪声有很好的扼制后果。工业现场的VGA线缆若是两头皆莫得磁环，博亚(中国)体育app在搅扰密集的环境里画面质料会光显更差。

地环路搅扰需要有益处理。这类搅扰是好多工程师最头疼的，因为症状很典型（编削条纹），但根治起来顽固易。压根惩处主意是摈斥两头设立之间的地电位差，也即是作念好共地。若是共地条款难以自负，不错用VGA顽固器——在澄莹中间插入一个光电顽固或者变压器顽固的模块，堵截地环路电流的通路，地电位差就传不外去了。

四、走线法式，和屏蔽相同进犯

线缆再好，走线分歧也会让搅扰问题加倍。几个在工程现场反复出现的走线问题说一下。

VGA线缆和强电电缆并列走线是最常见的诞妄。两类线缆应该保抓填塞的间距，工业布线法式里一般要求弱电信号线和强电电缆之间保抓至少30厘米的距离，若是必须交叉，应该垂直交叉而不是平行走线，减少平行段的感应耦合面积。

VGA线缆走线过长，信号衰减重迭搅扰耦合，问题会加倍。VGA模拟信号随走线距离增多而衰减，线缆越长，信号幅度越低，相对来说搅扰的影响就越大。超过10米的走线，衰减和搅扰的抽象影响依然比拟光显，超过15米忽视认真计议加VGA信号放大器，或者改用主动退换决议。

线缆捆扎也有阐述。工业现场走线整洁是善事，但把VGA线缆和其他强电线缆捆在通盘走是大忌，捆扎会让线间距缩到最小，耦合面积最大，搅扰会很严重。不同类型的线缆要分开走，竟然绕不开的场合用线槽离隔。

五、几个判断搅扰类型的实用顺序

遭受VGA画面尽头，先判断是哪类搅扰，再对症处理，比瞎试要灵验率得多。

编削的水平条纹，频率和工频斟酌，基本不错判断是地环路问题，优先检查接地和地电位差。

开云体育(kaiyun)官网

雪花点或者当场噪点，在某台设立开动时蓦的出现，粗鄙是辐照或者传导的瞬态搅扰，排查附进的电机或者开关电源。

画面举座偏色或者感情漂移，有可能是RGB某路信号受到抓续搅扰，检查线缆屏蔽好意思满性和斟酌接地气象。

同步失步（画面编削或者横向移位），可能是同步信号受到较强搅扰，也可能是信号衰减导致同步检测边际不踏实，先阐发走线距离和线缆质料，再排查搅扰源。

这几个判断标的不是百分百准确，但在现场快速定位问题方进取照旧有参考价值的，比从新乱试省时间。

六、快问快答

Q：VGA画面出现水平编削条纹，是什么原因？

A：这是地环路搅扰的典型症状。VGA线缆两头设立之间存在地电位差，差值通过屏蔽层酿成环流，重迭到图像信号上即是编削条纹。优先检查两头设立的接地是否共地，若是无法共地，加VGA顽固器堵截地环路是最平直的惩处主意。

Q：铁氧体磁环套在VGA线缆上，位置有阐述吗？

A：有。磁环应该尽量围聚VGA斟酌位置，这里是搅扰最容易出入的节点，磁环放在这里阻挡后果最佳。套在线缆中段对斟酌区域的保护后果会下落。若是条款允许，线缆两头各套一个磁环后果更好意思满。

Q：工业现场VGA走线超过10米，有莫得主意改善信号质料？

A：超过10米信号衰减依然比拟光显，不错在澄莹中间加VGA信号放大器，把衰减的信号再行放大整形后持续传输。超过15米忽视认真评估这个决议。若是走线距离持续增多，计议换用VGA转HDMI有源退换决议，或者评估是否有条款替换成数字视频接口，从压根上惩处模拟信号的长距离传输问题。

Q：相同标称屏蔽的VGA线缆，工业级和泛泛破钞级的本色差距在那里？

A：差距主要在屏蔽结构的好意思满性和斟酌作念工上。破钞级线缆屏蔽粉饰率可能不及，斟酌金属外壳的接地畅达也更粗略。工业级线缆粗鄙袭取铝箔加铜编织的复合屏蔽，粉饰率更高，斟酌与屏蔽层的畅达更可靠博亚体育app官网入口，在电磁环境复杂的工业现场，这些差距会平直体当今画面踏实性上。
